Les voûtes

Les voûtes en berceau

On distingue plusieurs types de voûtes en berceau :

Les voûtes en berceau en plein cintre, qui forment un demi cercle. Elles sont souvent soutenu par des arcs doubleaux.

Ci-contre, Ste Foy de Conques

Les voûtes en berceau brisé : là encore, la présence de doubleaux est fréquente. Parfois, la brisure est à peine visible, comme c'est le cas à Vézelay.

Ci-contre, église St Eutrope de Saintes

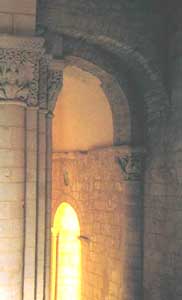

Les voûtes en demi berceau : comme leur nom l'indique, elles forment un quart de cercle. On les utilise parfois pour voûter les bas-côtés.

Ci-contre, église St Eutrope de Saintes

Les voûtes d'arêtes

On parle de voûtes d'arêtes lorsque deux berceaux se croisent en pénétrant l'un dans l'autre (formant une croix de Saint André). Dans l'art roman, ce type de voûtement est très utilisé pour les collatéraux, parfois aussi pour les vaisseaux principaux.

Crypte de Notre Dame de Bayeux

Les voûtes sur croisée d'ogives

Il existe plusieurs types de voûtes reposant sur des croisées d'ogives :

Les voûtes quadripartites

Il s'agit du type de voûtes le plus couramment utilisé dans l'art gothique classique et rayonnant. A gauche, les ogives retombent sur des colonnes, à droite, sur des culots.

Cloître Santa Maria de Huerta, Espagne

Les voûtes sexpartites

Les voûtes sexpartites, qui comprennent sont 6 voûtains (1) sont moins utilisées. Elles sont surtout présentes pendant la première période gothique et supposent une alternance de piles fortes (piliers plus massifs ou renforcé par des faisceaux) et de piles faibles.
Il s'agit ici de voûtes à plan barlongue, c'est-à-dire en forme de rectangle perpendiculaire à l'axe du vaisseau.

Chœur de la cathédrale de Beauvais, Oise

Voûte d'une chapelle de la cathédrale de Saragosse, Espagne

Les voûtes complexes

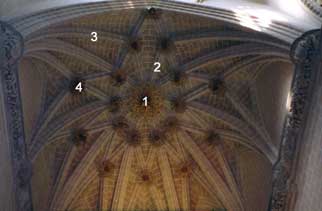

Avec le gothique tardif apparaissent parfois des voûtes plus complexes, dont les plus simples reprennent la forme de la voûte présentée ci-contre. Néanmoins, il existe des voûtes beaucoup plus complexe encore, en réseau (Prague) ou autre.
1 - clef de voûte (pendante, en l'occurrence)
2 - lierne
3 - tierceron
4 - clef de voûte secondaire

Les coupoles

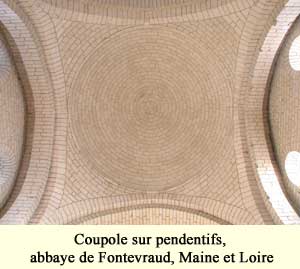

Le mode de coupole le plus répandu est la coupole sur pendentif, c'est-à-dire une coupole élevée sur quatre triangles sphériques concaves qui permettent le passage du plan carré au plan circulaire. On en trouve dans les croisées de transept (Talmont), et plus rarement dans les croisillons (St Pierre de Saintes) ou dans la nef (Ste Marie des Dames de Saintes, Cahors...).

Coupole sur trompes à sant Jaume de Frontanya en Catalogne.
